Ευθυγράμμιση Τροχών: Πλήρης Οδηγός για Σύγχρονα Συνεργεία, Βουλκανιζατέρ & Φανοποιεία

Τι είναι πραγματικά η ευθυγράμμιση τροχών

Η ευθυγράμμιση τροχών είναι η μέτρηση και, όπου προβλέπεται, η ρύθμιση της γεωμετρικής σχέσης των τροχών μεταξύ τους, με το πλαίσιο και με τη γραμμή πορείας του οχήματος. Το σύστημα ευθυγράμμισης καταγράφει γωνίες και διαστάσεις, τις συγκρίνει με τη βάση δεδομένων του κατασκευαστή και καθοδηγεί τον τεχνικό στις επιτρεπόμενες ρυθμίσεις.

Η λέξη «ευθυγράμμιση» μπορεί να δημιουργεί την εντύπωση ότι όλοι οι τροχοί πρέπει να είναι απολύτως παράλληλοι και κατακόρυφοι. Αυτό δεν ισχύει. Οι κατασκευαστές σχεδιάζουν συγκεκριμένες θετικές ή αρνητικές τιμές σύγκλισης, κάμπερ και κάστερ, ώστε το όχημα να συμπεριφέρεται σωστά υπό φορτίο, σε επιτάχυνση, πέδηση και στροφή. Επομένως, ο στόχος δεν είναι το θεωρητικό μηδέν αλλά η σωστή τιμή για το συγκεκριμένο μοντέλο, έκδοση, ανάρτηση, ζάντα και συνθήκη φόρτωσης.

Μέτρηση, διάγνωση και ρύθμιση είναι διαφορετικά πράγματα

Ένα πλήρες δελτίο μετρήσεων μπορεί να δείξει ότι κάποια γωνία βρίσκεται εκτός ορίων. Αυτό δεν σημαίνει ότι η συγκεκριμένη γωνία ρυθμίζεται πάντοτε. Σε αρκετά οχήματα, ορισμένες τιμές είναι μη ρυθμιζόμενες από το εργοστάσιο. Μια εκτός προδιαγραφών μη ρυθμιζόμενη γωνία μπορεί να υποδεικνύει:

• στραβωμένο ή μετατοπισμένο υποπλαίσιο,
• παραμορφωμένο ψαλίδι, γόνατο, ακραξόνιο ή άξονα,
• καθίζηση ελατηρίου ή λανθασμένο ύψος αμαξώματος,
• φθορά σε σινεμπλόκ, μπαλάκια, ακρόμπαρα ή ρουλεμάν,
• παλαιότερη επισκευή αμαξώματος που δεν επανέφερε σωστά τα σημεία αναφοράς.

Γι’ αυτό η ευθυγράμμιση είναι ταυτόχρονα υπηρεσία ρύθμισης και εργαλείο διάγνωσης πλαισίου, ανάρτησης και διεύθυνσης.

Γιατί η σωστή ευθυγράμμιση είναι τόσο σημαντική

Οι αποκλίσεις στη γεωμετρία μπορεί να είναι μικρές σε μοίρες, αλλά το αποτέλεσμα επαναλαμβάνεται σε κάθε περιστροφή του τροχού. Σε ένα αυτοκίνητο που διανύει χιλιάδες χιλιόμετρα, ακόμη και μια σχετικά μικρή απόκλιση μπορεί να οδηγήσει σε αισθητή φθορά ελαστικών, αστάθεια ή συνεχή διορθωτική προσπάθεια από τον οδηγό.

1. Ομοιόμορφη φθορά ελαστικών

Η λανθασμένη σύγκλιση μπορεί να «σέρνει» το πέλμα πλευρικά, ενώ το υπερβολικό θετικό ή αρνητικό κάμπερ φορτίζει δυσανάλογα την εσωτερική ή εξωτερική πλευρά του ελαστικού. Η ευθυγράμμιση δεν θεραπεύει ένα ήδη κατεστραμμένο ελαστικό, αλλά μπορεί να αποτρέψει τη συνέχιση της ανώμαλης φθοράς αφού διορθωθεί η αιτία.

2. Σταθερότητα και προβλέψιμη συμπεριφορά

Η σωστή γεωμετρία βοηθά το όχημα να διατηρεί την πορεία του, να επανέρχεται ομαλά μετά τη στροφή και να αντιδρά με συνέπεια στις εντολές του οδηγού. Αντίθετα, μεγάλες διαφορές μεταξύ αριστερής και δεξιάς πλευράς μπορούν να δημιουργήσουν τράβηγμα, νευρικότητα ή ασυμμετρία.

3. Κεντραρισμένο τιμόνι και σωστή γραμμή ώθησης

Ένα τιμόνι που μένει στραβό στην ευθεία δεν είναι απλώς αισθητικό πρόβλημα. Μπορεί να προκύπτει από λανθασμένη κατανομή της σύγκλισης, από μη κεντραρισμένη κρεμαγιέρα ή από πίσω άξονα που «σπρώχνει» το όχημα υπό γωνία.

4. Υποστήριξη ηλεκτρονικών συστημάτων

Τα σύγχρονα οχήματα χρησιμοποιούν πληροφορίες από τον αισθητήρα γωνίας τιμονιού, το ABS/ESC, τις κάμερες και τα ραντάρ. Η μηχανική ευθεία πορεία, το κέντρο του τιμονιού και η γραμμή ώθησης πρέπει να συμφωνούν με τα ηλεκτρονικά σημεία αναφοράς. Ανάλογα με το όχημα και την εργασία, μπορεί να απαιτείται μηδενισμός ή επανεκμάθηση αισθητήρα γωνίας τιμονιού και βαθμονόμηση ADAS.

5. Επαγγελματική τεκμηρίωση

Το δελτίο «πριν και μετά» αποδεικνύει τι βρέθηκε, τι ρυθμίστηκε και ποια στοιχεία παρέμειναν εκτός ορίων. Είναι ιδιαίτερα σημαντικό σε φανοποιητικές επισκευές, ασφαλιστικές εργασίες, στόλους, επαγγελματικά οχήματα και οχήματα με συστήματα υποβοήθησης οδηγού.

Πότε χρειάζεται έλεγχος ή ευθυγράμμιση

Δεν υπάρχει ένα ενιαίο χρονικό διάστημα που να ισχύει για όλα τα οχήματα και όλους τους οδηγούς. Οι δρόμοι, οι λακκούβες, τα πεζοδρόμια, τα φορτία, οι επισκευές και ο τύπος ανάρτησης επηρεάζουν τη γεωμετρία. Ο έλεγχος είναι σκόπιμος όταν υπάρχει σύμπτωμα, μετά από συγκεκριμένη επέμβαση ή στο πλαίσιο προληπτικής συντήρησης.

Συνηθισμένες ενδείξεις

• Το όχημα τραβά ή αποκλίνει σταθερά προς μία πλευρά σε κατάλληλο δρόμο.
• Το τιμόνι δεν είναι κεντραρισμένο όταν το αυτοκίνητο κινείται ευθεία.
• Παρατηρείται «πριονωτή», εσωτερική ή εξωτερική φθορά στο πέλμα.
• Το όχημα δείχνει νευρικό, πλέει ή απαιτεί συνεχείς μικροδιορθώσεις.
• Υπάρχει διαφορετική συμπεριφορά σε αριστερές και δεξιές στροφές.
• Μετά από αλλαγή ελαστικών εμφανίζεται ταχεία ή ανομοιόμορφη φθορά.

Μετά από εργασίες ή συμβάντα

• Αντικατάσταση ακρόμπαρων, ψαλιδιών, σινεμπλόκ, αμορτισέρ, ελατηρίων ή κρεμαγιέρας.
• Λύσιμο ή μετακίνηση υποπλαισίου.
• Επισκευή μετά από σύγκρουση ή χτύπημα σε τροχό.
• Έντονη επαφή με λακκούβα, πεζοδρόμιο ή εμπόδιο.
• Μεταβολή ύψους ανάρτησης, τοποθέτηση διαφορετικών ελατηρίων ή coilovers.
• Αλλαγή διαστάσεων τροχών όταν συνδυάζεται με μετατροπές ανάρτησης ή εμφανή συμπτώματα.
• Εργασία ADAS όταν η διαδικασία του κατασκευαστή απαιτεί πρώτα έλεγχο γεωμετρίας.

Τι δεν αποδεικνύει από μόνο του την ανάγκη ευθυγράμμισης

Δεν οφείλεται κάθε τράβηγμα στην ευθυγράμμιση. Διαφορά πίεσης, κωνικότητα ελαστικού, άνιση φθορά, κολλημένο φρένο, κλίση δρόμου, διαφορά ύψους ή μηχανική βλάβη μπορεί να δώσει παρόμοιο σύμπτωμα. Η σωστή διάγνωση προηγείται της ρύθμισης.

Ο απαραίτητος προέλεγχος πριν από τη μέτρηση

Η ακρίβεια ενός συστήματος ευθυγράμμισης δεν έχει αξία αν οι συνθήκες του οχήματος δεν είναι σωστές. Ο προέλεγχος πρέπει να είναι τυποποιημένος και να καταγράφεται στο δελτίο εργασίας.

Ελαστικά και τροχοί

• Έλεγχος πιέσεων και διόρθωση σύμφωνα με την προβλεπόμενη κατάσταση φόρτωσης.
• Έλεγχος διάστασης, τύπου και ομοιομορφίας ελαστικών ανά άξονα.
• Έλεγχος ανομοιόμορφης φθοράς, παραμόρφωσης, ζημιάς ή κωνικότητας.
• Έλεγχος στραβής ζάντας και σωστής έδρασης στον ομφαλό.

Ανάρτηση, διεύθυνση και έδρανα

• Τζόγος σε ακρόμπαρα, μπαλάκια, σινεμπλόκ, ρουλεμάν και κρεμαγιέρα.
• Σπασμένο ή καθισμένο ελατήριο, διαρροή ή δυσλειτουργία αμορτισέρ.
• Παραμορφωμένα εξαρτήματα ή ίχνη πρόσφατης πρόσκρουσης.
• Κατάσταση και θέση υποπλαισίων.
• Ομαλή κίνηση των ρυθμιστικών σημείων και δυνατότητα ασφαλούς σύσφιξης.

Ύψος αμαξώματος και φόρτωση

Σε αρκετά οχήματα οι σωστές προδιαγραφές εξαρτώνται από το ύψος αμαξώματος, τη θέση αερανάρτησης ή συγκεκριμένη φόρτωση. Δεν πρέπει να εφαρμόζονται αυθαίρετα «γενικές» τιμές. Ακολουθείται η διαδικασία του κατασκευαστή, η οποία μπορεί να ζητά μέτρηση ύψους, ballast, συγκεκριμένη στάθμη καυσίμου, θέση καθισμάτων ή λειτουργία service/jack mode.

Καταγραφή παραπόνου και σύντομη δοκιμή

Ο τεχνικός πρέπει να γνωρίζει αν το παράπονο είναι τράβηγμα, στραβό τιμόνι, θόρυβος, αστάθεια ή φθορά ελαστικών. Μια ελεγχόμενη δοκιμή δρόμου πριν από την εργασία βοηθά να διαχωριστεί το πραγματικό σύμπτωμα από μια γενική περιγραφή του πελάτη.

Οι βασικές γωνίες γεωμετρίας

Ένα σύγχρονο ευθυγραμμιστικό δεν εμφανίζει μόνο σύγκλιση. Παρουσιάζει ένα σύνολο γωνιών και διαστάσεων που επιτρέπουν στον τεχνικό να καταλάβει πώς «στέκεται» και πώς κινείται το όχημα.

Σύγκλιση και απόκλιση - Toe

Η σύγκλιση περιγράφει προς τα πού δείχνουν οι τροχοί όταν τους βλέπουμε από επάνω. Όταν τα εμπρός άκρα τους βρίσκονται πιο κοντά μεταξύ τους έχουμε toe-in, ενώ όταν βρίσκονται πιο μακριά έχουμε toe-out. Το σύστημα μπορεί να εμφανίζει ατομική σύγκλιση ανά τροχό και συνολική σύγκλιση ανά άξονα.

Η λανθασμένη σύγκλιση είναι από τις σημαντικότερες αιτίες γρήγορης «πριονωτής» φθοράς. Επίσης, η σωστή συνολική τιμή δεν αρκεί όταν η κατανομή αριστερά και δεξιά αφήνει το τιμόνι εκτός κέντρου. Ο τεχνικός πρέπει να ρυθμίζει με κεντραρισμένο σύστημα διεύθυνσης και να ελέγχει την τελική ατομική τιμή.

Κάμπερ - Camber

Το κάμπερ είναι η κλίση του τροχού ως προς την κατακόρυφο όταν παρατηρείται από εμπρός. Αρνητικό κάμπερ σημαίνει ότι το επάνω μέρος του τροχού γέρνει προς το όχημα, ενώ θετικό ότι γέρνει προς τα έξω.

Η υπερβολική απόκλιση μπορεί να επιβαρύνει τη μία πλευρά του πέλματος. Εξίσου σημαντική είναι η διαφορά κάμπερ μεταξύ αριστερής και δεξιάς πλευράς, η οποία μπορεί να συμβάλει σε τράβηγμα. Σε πολλά μοντέλα το κάμπερ δεν ρυθμίζεται απευθείας και η απόκλιση απαιτεί μηχανική διάγνωση.

Κάστερ - Caster

Το κάστερ είναι η κλίση του νοητού άξονα περιστροφής του συστήματος διεύθυνσης, όπως φαίνεται από το πλάι. Επηρεάζει την αυτοεπαναφορά του τιμονιού, τη σταθερότητα στην ευθεία και τη δυναμική μεταβολή του κάμπερ κατά τη στροφή.

Το κάστερ δεν μετριέται συνήθως με τον τροχό ακίνητο στην ευθεία. Υπολογίζεται κατά τη διαδικασία στροφής του τιμονιού - το caster sweep. Η διαφορά κάστερ μεταξύ πλευρών μπορεί να συνδέεται με τράβηγμα, όμως η διάγνωση πρέπει να λαμβάνει υπόψη κάμπερ, ελαστικά, κλίση δρόμου και κατασκευαστικές προδιαγραφές.

Γωνία ώθησης - Thrust angle

Η γωνία ώθησης δείχνει προς ποια κατεύθυνση «σπρώχνει» ο πίσω άξονας σε σχέση με τον γεωμετρικό κεντρικό άξονα του οχήματος. Αν δεν είναι σωστή, το όχημα μπορεί να κινείται ελαφρά λοξά και ο οδηγός να κρατά το τιμόνι στραμμένο για να διατηρεί ευθεία πορεία.

Η μέτρηση της γωνίας ώθησης είναι βασικός λόγος για τον οποίο η τετρατροχική μέτρηση υπερέχει από μια απλή ρύθμιση εμπρός σύγκλισης.

SAI/KPI και Included Angle

Η κλίση του άξονα διεύθυνσης - Steering Axis Inclination ή King Pin Inclination, ανάλογα με την ορολογία του συστήματος - είναι η κλίση του άξονα περιστροφής όπως φαίνεται από εμπρός. Σε συνδυασμό με το κάμπερ σχηματίζει την included angle. Οι τιμές αυτές συνήθως δεν ρυθμίζονται, αλλά είναι πολύ χρήσιμες για τη διάγνωση στραβωμένου ακραξονίου, γονάτου ή άλλου εξαρτήματος.

Setback, μεταξόνιο και συμμετρία

Το setback είναι η διαφορά της εμπρός-πίσω θέσης των δύο τροχών του ίδιου άξονα. Ένα σημαντικό setback μπορεί να υποδεικνύει μετατόπιση υποπλαισίου, παραμόρφωση ανάρτησης ή απόκλιση αμαξώματος. Σύγχρονα συστήματα μπορούν επίσης να βοηθήσουν στη σύγκριση μεταξονίου και πλάτους τροχιάς.

Toe-out on turns και γεωμετρία στροφής

Κατά τη στροφή, ο εσωτερικός τροχός πρέπει να στρίβει περισσότερο από τον εξωτερικό, επειδή διαγράφει μικρότερη ακτίνα. Η σχέση αυτή συνδέεται με τη γεωμετρία Ackermann και μπορεί να αξιολογηθεί μέσω της διαφοράς γωνιών στις στροφές. Ασυνήθιστες τιμές μπορεί να υποδεικνύουν λάθος βραχίονες, παραμορφωμένα εξαρτήματα ή πρόβλημα θέσης.

Είδη ευθυγράμμισης: εμπρός, γραμμής ώθησης και τεσσάρων τροχών

Απλή εμπρός ευθυγράμμιση

Μετρά και ρυθμίζει μόνο τον εμπρός άξονα. Μπορεί να έχει θέση σε παλαιότερες ή ειδικές εφαρμογές, αλλά δεν δίνει πλήρη εικόνα της σχέσης εμπρός και πίσω άξονα. Αν ο πίσω άξονας έχει γωνία ώθησης, η εμπρός ρύθμιση ως προς τον γεωμετρικό άξονα μπορεί να αφήσει το όχημα με στραβό τιμόνι ή λοξή πορεία.

Ευθυγράμμιση ως προς τη γραμμή ώθησης

Μετράται ο πίσω άξονας και ο εμπρός άξονας ρυθμίζεται σε σχέση με την πραγματική γραμμή ώθησης. Είναι σαφώς πληρέστερη από την απλή εμπρός ρύθμιση, ιδίως όταν ο πίσω άξονας δεν διαθέτει ρυθμίσεις.

Τετρατροχική ευθυγράμμιση

Μετρώνται και οι τέσσερις τροχοί και ρυθμίζονται οι διαθέσιμες γωνίες και στους δύο άξονες σύμφωνα με τη διαδικασία του κατασκευαστή. Είναι η κατάλληλη προσέγγιση για τη μεγάλη πλειονότητα των σύγχρονων επιβατικών, SUV και ελαφρών επαγγελματικών οχημάτων.

3D, CCD και σύγχρονες τεχνολογίες ευθυγράμμισης

Η επιλογή τεχνολογίας πρέπει να βασίζεται στη ροή εργασίας, τον χώρο, τον τύπο οχημάτων και το επίπεδο υποστήριξης. Δεν αρκεί η ταμπέλα «3D» ή «CCD». Ένα σωστά εγκατεστημένο και συντηρημένο σύστημα καλής κατασκευής μπορεί να προσφέρει εξαιρετική ακρίβεια, ενώ ένα κακώς τοποθετημένο σύστημα οποιασδήποτε τεχνολογίας μπορεί να δίνει προβληματικά αποτελέσματα.

CCD συστήματα

Στα CCD συστήματα τοποθετούνται ενεργές κεφαλές μέτρησης στους τροχούς. Οι κεφαλές διαθέτουν αισθητήρες κλίσης και οπτική/υπέρυθρη επικοινωνία μεταξύ τους, ενώ η μετάδοση προς τον υπολογιστή είναι συνήθως ασύρματη. Τα συστήματα 6 ή 8 αισθητήρων διαφέρουν ως προς το πεδίο μέτρησης και τη δυνατότητα πλήρους περιμετρικής επικοινωνίας.

Πλεονεκτήματα: ευελιξία σε διαφορετικές θέσεις, δυνατότητα χρήσης σε λάκκο ή σε χώρους όπου δεν είναι πρακτική μια σταθερή μπάρα καμερών, μικρότερη απαίτηση ελεύθερου χώρου εμπρός από το ανυψωτικό και συχνά χαμηλότερη αρχική επένδυση.

Σημεία προσοχής: οι κεφαλές περιέχουν ηλεκτρονικά επάνω στους τροχούς, χρειάζονται φόρτιση, προστασία από χτυπήματα και σωστή διαχείριση. Η διαδικασία τοποθέτησης και αντιστάθμισης πρέπει να γίνεται με συνέπεια.

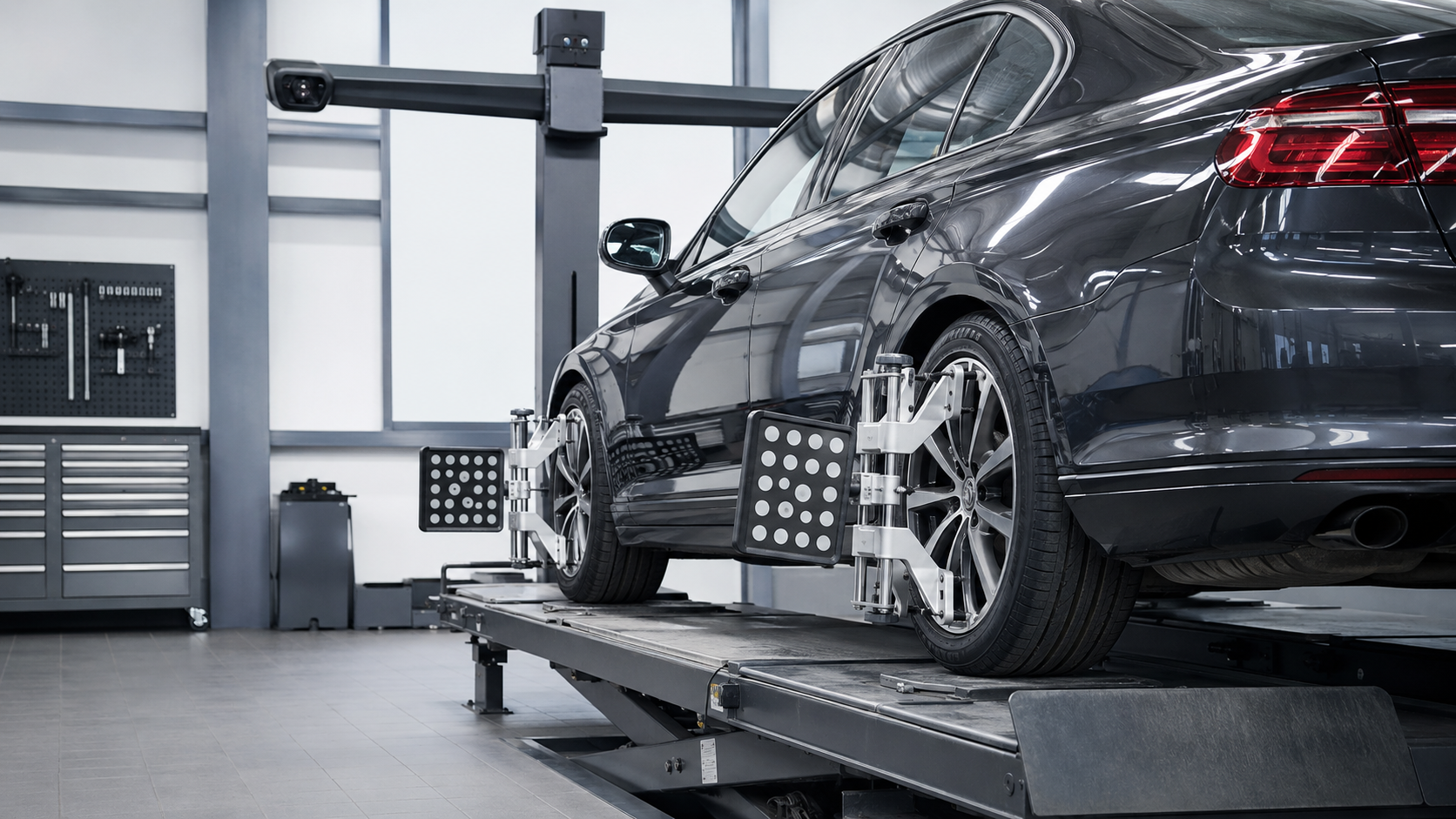

3D συστήματα με κάμερες και παθητικούς στόχους

Στα 3D συστήματα τοποθετούνται στους τροχούς ελαφροί στόχοι χωρίς ενεργά ηλεκτρονικά. Κάμερες υψηλής ανάλυσης παρακολουθούν τη θέση και τον προσανατολισμό τους και το λογισμικό υπολογίζει τις γωνίες σε τρεις διαστάσεις.

Πλεονεκτήματα: γρήγορη τοποθέτηση, λιγότερα ηλεκτρονικά εκτεθειμένα στον τροχό, υψηλή παραγωγικότητα, εύκολη παρουσίαση μετρήσεων και δυνατότητα αυτοματισμών όπως αυτόματη παρακολούθηση ύψους κάμερας ή συνδυασμός με άλλες διαδικασίες.

Σημεία προσοχής: απαιτείται σωστή γεωμετρία εγκατάστασης, καθαρό οπτικό πεδίο, επαρκής απόσταση και θέση καμερών συμβατή με το ανυψωτικό και τη ροή του χώρου. Η επιλογή fixed, lift-mounted, pit, wall, cabinet ή mobile configuration είναι κρίσιμη.

Web-based, tablet και mobile συστήματα

Νεότερες πλατφόρμες μεταφέρουν μέρος ή όλη την υπολογιστική λειτουργία στις κεφαλές και εμφανίζουν τα δεδομένα σε browser, tablet, οθόνη ή φορητή συσκευή. Αυτό μειώνει την ανάγκη ογκώδους καμπίνας και μπορεί να ελευθερώσει χώρο μπροστά από το ανυψωτικό, κάτι χρήσιμο όταν η ίδια θέση χρησιμοποιείται και για ADAS.

Drive-through και αυτόματος προέλεγχος

Υπάρχουν συστήματα που πραγματοποιούν γρήγορο έλεγχο γεωμετρίας κατά τη διέλευση του οχήματος. Δεν αντικαθιστούν την πλήρη ευθυγράμμιση και ρύθμιση, αλλά λειτουργούν ως εργαλείο υποδοχής, προληπτικού ελέγχου και εντοπισμού πιθανών εργασιών.

Τι χρειάζεται μια σωστή θέση ευθυγράμμισης

Πριν επιλεγεί μηχάνημα, πρέπει να σχεδιαστεί η θέση ως ενιαίο σύστημα: ανυψωτικό ή λάκκος, πλάκες, ελεύθερος χώρος, κάμερες, διαδρομή οχήματος, πρόσβαση τεχνικού και πιθανή χρήση ADAS.

Επίπεδο και σταθερό δάπεδο

Η επιπεδότητα της θέσης και η σωστή εγκατάσταση του ανυψωτικού είναι θεμέλιο της μέτρησης. Οι διαφορές ύψους μεταξύ των σημείων στήριξης των τροχών μεταφράζονται σε γωνιακό σφάλμα. Το ανυψωτικό πρέπει να κατεβαίνει ισόρροπα στα μηχανικά του κλειδώματα και να ελέγχεται σύμφωνα με τις οδηγίες του κατασκευαστή.

Περιστρεφόμενες πλάκες και ολισθαίνουσες πίσω πλάκες

Οι εμπρός turntables επιτρέπουν την ελεύθερη στροφή των τροχών και το caster sweep. Οι πίσω slip plates επιτρέπουν στην ανάρτηση να αποφορτίζεται και στους τροχούς να μετακινούνται χωρίς να δεσμεύονται από την τριβή. Οι πείροι πρέπει να αφαιρούνται τη σωστή στιγμή και να επανατοποθετούνται πριν από τη μετακίνηση του οχήματος.

Ανυψωτικό ευθυγράμμισης

Ένα τετρακόλωνο ή ψαλιδωτό ανυψωτικό ευθυγράμμισης πρέπει να έχει κατάλληλο μήκος πλατφορμών, επαρκή ικανότητα, θέσεις για πλάκες, βοηθητικό ανυψωτικό τροχών όπου απαιτείται και πιστοποιημένη μηχανική ασφάλιση. Η επιλογή πρέπει να καλύπτει το βαρύτερο και μακρύτερο όχημα που θα εξυπηρετεί πραγματικά η επιχείρηση, όχι μόνο τον μέσο πελάτη.

Χώρος για κάμερες, ADAS και κίνηση

Στα 3D συστήματα πρέπει να τηρούνται οι αποστάσεις και τα ύψη εγκατάστασης. Αν η θέση θα χρησιμοποιείται και για στατική βαθμονόμηση ADAS, ο ελεύθερος χώρος εμπρός από το όχημα αποκτά ακόμη μεγαλύτερη σημασία. Μια compact, wall-mounted, lift-mounted ή mobile αρχιτεκτονική μπορεί να είναι πιο σημαντική από ένα επιπλέον χαρακτηριστικό λογισμικού.

Ρεύμα, δίκτυο, εκτυπωτής και προστασία εξοπλισμού

Η θέση χρειάζεται αξιόπιστη παροχή, σωστή γείωση, προστασία από υπέρταση, σταθερό δίκτυο όταν το σύστημα βασίζεται σε cloud ή online updates, και ασφαλή αποθήκευση δαγκανών, στόχων και αξεσουάρ. Η χρήση UPS για τον υπολογιστή και το router μπορεί να αποτρέψει απώλεια δεδομένων και βλάβες από απότομες διακοπές.

Φωτισμός και οπτικές παρεμβολές

Ο φωτισμός πρέπει να είναι επαρκής για εργασία και έλεγχο εξαρτημάτων, χωρίς να δημιουργεί συνθήκες που επηρεάζουν το οπτικό σύστημα. Ακολουθούνται οι απαιτήσεις του κατασκευαστή για ηλιακό φως, ανακλαστικές επιφάνειες, εμπόδια και καθαριότητα φακών ή στόχων.

Η σωστή διαδικασία ευθυγράμμισης βήμα προς βήμα

Η ακριβής σειρά διαφέρει ανά όχημα και εξοπλισμό. Η παρακάτω ροή αποτελεί επαγγελματικό πλαίσιο και δεν αντικαθιστά τις οδηγίες του κατασκευαστή του οχήματος ή του μηχανήματος.

1. Καταγραφή του παραπόνου. Συμπτώματα, προηγούμενες εργασίες, πρόσφατο χτύπημα, αλλαγές τροχών/ανάρτησης και κατάσταση ελαστικών.
2. Δοκιμή δρόμου όπου είναι ασφαλές και χρήσιμο. Επιβεβαίωση τραβήγματος, κέντρου τιμονιού, θορύβων και συμπεριφοράς.
3. Έλεγχος πιέσεων, ελαστικών και ζαντών. Διόρθωση πριν από τη μέτρηση.
4. Μηχανικός έλεγχος. Ανάρτηση, διεύθυνση, ρουλεμάν, φρένα, ύψος και εμφανείς παραμορφώσεις.
5. Επιβεβαίωση εργοστασιακής διαδικασίας. Σωστή έκδοση οχήματος, ανάρτηση, ζάντες, ύψος, φόρτωση, ειδικές λειτουργίες και σημεία ρύθμισης.
6. Τοποθέτηση στη θέση. Κεντράρισμα στις πλατφόρμες, ασφαλής ακινητοποίηση και σωστή θέση πάνω στις πλάκες.
7. Τοποθέτηση δαγκανών και στόχων/κεφαλών. Χωρίς ζημιά στη ζάντα, με σωστή έδραση και κάλυψη της διάστασης.
8. Αντιστάθμιση εκκεντρότητας. Rolling ή raised runout compensation σύμφωνα με τη διαδικασία του συστήματος.
9. Απελευθέρωση πλακών και σταθεροποίηση ανάρτησης. Αφαίρεση πείρων, κατάλληλη κίνηση/αναπήδηση όπου προβλέπεται και επιβεβαίωση ότι τίποτα δεν δεσμεύει το όχημα.
10. Αρχικές μετρήσεις. Camber, toe, thrust angle, caster sweep και επιπλέον διαγνωστικές γωνίες.
11. Ανάλυση, όχι τυφλή ρύθμιση. Έλεγχος για μη ρυθμιζόμενες αποκλίσεις, διαφορές πλευρών και στοιχεία που δείχνουν μηχανική ζημιά.
12. Ρύθμιση με σωστή σειρά. Συνήθως αντιμετωπίζεται πρώτα ο πίσω άξονας και μετά ο εμπρός, αλλά υπερισχύει πάντα η διαδικασία του κατασκευαστή.
13. Κεντράρισμα κρεμαγιέρας και τιμονιού. Το τιμόνι ασφαλίζεται στην πραγματική ευθεία και η σύγκλιση κατανέμεται σωστά.
14. Σύσφιξη με τις προβλεπόμενες ροπές. Οι ρυθμιστικοί κοχλίες, έκκεντρα και σύνδεσμοι ασφαλίζονται χωρίς να μετακινούνται οι τιμές.
15. Επαναμέτρηση. Τελικός έλεγχος όλων των γωνιών μετά τη σύσφιξη και επιβεβαίωση επαναληψιμότητας.
16. Ηλεκτρονικές λειτουργίες όπου απαιτούνται. Μηδενισμός/επανεκμάθηση γωνίας τιμονιού, διαδικασίες EPS/ESC και βαθμονόμηση ADAS σύμφωνα με τον κατασκευαστή.
17. Δελτίο πριν και μετά. Παράδοση κατανοητής αναφοράς, με σημείωση για γωνίες που δεν ρυθμίζονται ή χρειάζονται επισκευή.
18. Τελική δοκιμή δρόμου. Επιβεβαίωση κέντρου τιμονιού, πορείας και απουσίας νέων ενδείξεων.

Γιατί είναι απαραίτητη η αντιστάθμιση εκκεντρότητας

Καμία ζάντα, δαγκάνα ή τοποθέτηση δεν είναι θεωρητικά τέλεια. Η runout compensation διαχωρίζει την πραγματική θέση του τροχού από μικρές αποκλίσεις ζάντας και στήριξης. Η παράλειψη ή η λανθασμένη εκτέλεσή της μπορεί να μεταφέρει σφάλμα στις τελικές γωνίες.

Γιατί οι μετρήσεις πρέπει να επαναλαμβάνονται μετά τη σύσφιξη

Κατά τη σύσφιξη ενός εκκέντρου ή ακρόμπαρου, η τιμή μπορεί να μεταβληθεί. Ο τεχνικός δεν πρέπει να βασίζεται στην ένδειξη πριν κλειδώσει η ρύθμιση. Η τελική αναφορά δημιουργείται αφού όλα έχουν σφιχτεί, το όχημα έχει σταθεροποιηθεί και οι τιμές έχουν επαληθευτεί.

Ευθυγράμμιση και ADAS: γιατί πλέον συνδέονται άμεσα

Οι κάμερες και τα ραντάρ ADAS πρέπει να ευθυγραμμίζονται με ένα αξιόπιστο σημείο αναφοράς του οχήματος. Σε πολλές διαδικασίες αυτό το σημείο σχετίζεται με τη γεωμετρική γραμμή ή τη γραμμή ώθησης. Αν το όχημα έχει στραβό τιμόνι, λανθασμένη γωνία ώθησης ή απόκλιση που δεν έχει διαγνωστεί, η τοποθέτηση του πλαισίου βαθμονόμησης μπορεί να είναι λανθασμένη ή η διαδικασία να αποτύχει.

Η σωστή λογική εργασίας είναι:

1. έλεγχος ελαστικών, πίεσης, ύψους και μηχανικής κατάστασης,
2. μέτρηση και ρύθμιση γεωμετρίας όπου απαιτείται,
3. κεντράρισμα τιμονιού και προβλεπόμενες ηλεκτρονικές επανεκμαθήσεις,
4. στατική ή/και δυναμική βαθμονόμηση ADAS σύμφωνα με τις εργοστασιακές οδηγίες,
5. διαγνωστικός έλεγχος και τεκμηρίωση αποτελέσματος.

Δεν απαιτεί κάθε ευθυγράμμιση αυτόματα βαθμονόμηση κάθε συστήματος ADAS. Απαιτείται όμως να ελέγχεται η διαδικασία του συγκεκριμένου κατασκευαστή και να μην παραλείπεται η βαθμονόμηση όταν προβλέπεται μετά από επέμβαση σε ανάρτηση, διεύθυνση, υποπλαίσιο, αισθητήρα ή αμάξωμα.

Διαβάστε επίσης τον οδηγό μας: ADAS βαθμονόμηση: γιατί γίνεται απαραίτητη στα σύγχρονα συνεργεία και δείτε τα διαθέσιμα μηχανήματα ADAS.

Ευθυγράμμιση σε ηλεκτρικά και υβριδικά οχήματα

Η βασική γεωμετρία δεν αλλάζει επειδή ένα όχημα είναι ηλεκτρικό. Αλλά οι συνθήκες εργασίας μπορεί να είναι πιο απαιτητικές. Πολλά ηλεκτρικά SUV και sedan έχουν υψηλότερο βάρος, μεγάλη στιγμιαία ροπή, ελαστικά χαμηλής αντίστασης κύλισης, μεγάλες ζάντες και πολύ αυστηρή διαχείριση ύψους ή ηλεκτρονικής ανάρτησης. Αυτό κάνει τη σωστή προετοιμασία και τεκμηρίωση ακόμη πιο σημαντική.

Βάρος και ικανότητα ανυψωτικού

Το ανυψωτικό, οι πλάκες και τα βοηθητικά ανύψωσης πρέπει να καλύπτουν με πραγματικό περιθώριο το μέγιστο βάρος, το μεταξόνιο και την κατανομή φορτίου των οχημάτων που θα εξυπητούνται. Δεν αρκεί η συνολική ονομαστική ικανότητα: ελέγχονται και οι επιτρεπόμενες θέσεις, το μήκος πλατφορμών και η συμβατότητα με σημεία ανύψωσης.

Ride height, αερανάρτηση και service mode

Σε οχήματα με αερανάρτηση ή ηλεκτρονικά ελεγχόμενο ύψος, η μέτρηση πρέπει να γίνει στη θέση που ορίζει ο κατασκευαστής. Μπορεί να απαιτείται κύκλος ανάρτησης, συγκεκριμένο drive mode, jack mode ή μέτρηση ύψους σε καθορισμένα σημεία. Η χρήση λάθος θέσης ανάρτησης αλλάζει τις γωνίες και ακυρώνει τη σύγκριση με τις προδιαγραφές.

Ηλεκτρονικός μηδενισμός μετά τη ρύθμιση

Σε ορισμένα νεότερα οχήματα, η ολοκλήρωση περιλαμβάνει διαδικασία μέσα από διαγνωστικό ή service mode για μηδενισμό τιμονιού, steering offset ή αισθητήρα γωνίας. Ο τεχνικός πρέπει να επιβεβαιώνει ότι το ευθυγραμμιστικό, το διαγνωστικό και η βάση τεχνικών δεδομένων καλύπτουν τις απαιτούμενες λειτουργίες.

Προστασία δαπέδου μπαταρίας και σωστή ανύψωση

Η ίδια η μέτρηση ευθυγράμμισης δεν είναι εργασία στο κύκλωμα υψηλής τάσης. Ωστόσο, η λανθασμένη τοποθέτηση γρύλου ή βοηθητικού ανυψωτικού μπορεί να προκαλέσει ζημιά στο περίβλημα μπαταρίας ή σε προστατευτικά. Χρησιμοποιούνται τα προβλεπόμενα σημεία ανύψωσης και κατάλληλα pads/adapters.

Ελαστικά και παράπονα φθοράς

Το αυξημένο βάρος και η άμεση ροπή μπορούν να επιταχύνουν τη φθορά όταν συνδυάζονται με λάθος πίεση, επιθετική οδήγηση ή απόκλιση toe. Η διάγνωση πρέπει να εξετάζει το σύνολο και όχι να αποδίδει κάθε φθορά αποκλειστικά στην ευθυγράμμιση.

Τα συχνότερα λάθη στην ευθυγράμμιση

1. Ρύθμιση χωρίς μηχανικό έλεγχο. Ο τζόγος μετακινεί τις τιμές και ακυρώνει την εργασία.
2. Λάθος επιλογή μοντέλου ή έκδοσης. Διαφορετική ανάρτηση, ζάντα ή πακέτο μπορεί να έχει άλλες προδιαγραφές.
3. Λάθος πιέσεις ή ανομοιόμορφα ελαστικά. Δημιουργούν συμπτώματα που μοιάζουν με γεωμετρική απόκλιση.
4. Κακή έδραση δαγκάνας. Μπορεί να προκαλέσει σφάλμα ή ζημιά στη ζάντα.
5. Παράλειψη ή κακή runout compensation. Μεταφέρει εκκεντρότητα στις μετρήσεις.
6. Κλειδωμένες slip plates κατά τη μέτρηση. Η ανάρτηση δεν αποφορτίζεται φυσιολογικά.
7. Ρύθμιση μόνο της συνολικής σύγκλισης. Μπορεί να μείνει στραβό τιμόνι.
8. Αγνόηση πίσω άξονα. Η γωνία ώθησης επηρεάζει όλη την πορεία.
9. Χρήση «πράσινου» ως μοναδικού κριτηρίου. Δύο τιμές μπορεί να είναι εντός ορίων αλλά με μεγάλη ασυμμετρία ή κοντά στα αντίθετα άκρα ανοχής.
10. Μη επαναμέτρηση μετά τη σύσφιξη. Η τελική τιμή μπορεί να έχει μετακινηθεί.
11. Παράλειψη steering angle reset ή ADAS διαδικασίας. Το μηχανικό αποτέλεσμα μπορεί να μην συμφωνεί με τα ηλεκτρονικά συστήματα.
12. Παράδοση χωρίς δοκιμή δρόμου και αναφορά. Δεν επιβεβαιώνεται η πραγματική λύση του παραπόνου.

Πώς επιλέγεται το σωστό μηχάνημα ευθυγράμμισης

Η σωστή αγορά δεν ξεκινά από το «ποιο είναι το φθηνότερο 3D». Ξεκινά από τη ροή εργασίας και τον χώρο της επιχείρησης. Ένα μηχάνημα που δεν χωρά σωστά, δεν καλύπτει τα οχήματα, δεν ενημερώνεται ή δεν υποστηρίζεται τεχνικά μπορεί να κοστίσει περισσότερο από μια ακριβότερη αλλά σωστή λύση.

Μπορείτε να δείτε τα διαθέσιμα μηχανήματα ευθυγράμμισης της Stasinos Bros, ώστε να συγκρίνετε λύσεις 3D και CCD για διαφορετικούς τύπους συνεργείων.

1. Τύπος και εύρος οχημάτων

• Επιβατικά μόνο ή και SUV/LCV;
• Μεγάλοι τροχοί, χαμηλά προφίλ και ζάντες χωρίς κατάλληλο χείλος;
• Ηλεκτρικά οχήματα με μεγάλο βάρος και ειδικές διαδικασίες;
• Φορτηγά, λεωφορεία, πολλαπλοί άξονες ή ρυμουλκούμενα;

2. Αναμενόμενος ημερήσιος όγκος

Για περιστασιακές εργασίες, ένα ευέλικτο CCD ή compact σύστημα μπορεί να είναι επαρκές. Για βουλκανιζατέρ ή κέντρο ευθυγράμμισης με υψηλή ροή, η ταχύτητα τοποθέτησης, το rolling compensation, η αυτόματη παρακολούθηση καμερών και η γρήγορη βάση δεδομένων αποκτούν μεγάλη οικονομική αξία.

3. Διαθέσιμος χώρος και αρχιτεκτονική

Εξετάζονται μήκος, πλάτος, ύψος, πόρτες, κολώνες, πορεία εισόδου, θέση κονσόλας και μελλοντικός χώρος ADAS. Υπάρχουν fixed tower, dual tower, wall-mounted, cabinet, lift version, pit version και mobile λύσεις. Η ίδια τεχνολογία μπορεί να είναι εξαιρετική ή ακατάλληλη ανάλογα με τη διαμόρφωση.

4. Βάση δεδομένων και ενημερώσεις

Το σύστημα πρέπει να καλύπτει τον πραγματικό στόλο της αγοράς, να διαχωρίζει σωστά εκδόσεις και να παρέχει ενημερωμένες προδιαγραφές, εικόνες ρυθμίσεων και ειδικές οδηγίες. Ελέγξτε κόστος, συχνότητα και διάρκεια ενημερώσεων. Μια αγορά χωρίς σαφή πολιτική database είναι ρίσκο.

5. Δαγκάνες και προστασία ζαντών

Η ταχύτητα, το εύρος διαμέτρων, η εφαρμογή σε δύσκολες ζάντες και η αποφυγή μεταλλικής επαφής επηρεάζουν την καθημερινότητα και την ευθύνη της επιχείρησης. Ελέγξτε αν περιλαμβάνονται adapters για βαθιές ζάντες, ελαστικά χωρίς προσβάσιμο χείλος ή wheel-off μετρήσεις.

6. Διαγνωστικές δυνατότητες

Χρήσιμα χαρακτηριστικά είναι οι μετρήσεις συμμετρίας, setback, ride height, wheelbase/track width, οι οδηγίες για shims και εκκεντρικά, οι γραφικές απεικονίσεις, η απομακρυσμένη ένδειξη κάτω από το όχημα και η διασύνδεση με OBD για υποστηριζόμενα steering resets.

7. Σχέση με ADAS

Αν η επιχείρηση σχεδιάζει ADAS, εξετάστε αν το ευθυγραμμιστικό μπορεί να χρησιμοποιήσει τη γραμμή ώθησης για σωστή τοποθέτηση του calibration frame, αν αφήνει ελεύθερο τον απαραίτητο χώρο και αν η ροή λογισμικού επιτρέπει κοινή τεκμηρίωση.

8. Εκπαίδευση, εγκατάσταση και service

Το μηχάνημα πρέπει να εγκατασταθεί και να παραδοθεί με έλεγχο της θέσης, επίδειξη, εκπαίδευση και σαφές πρόγραμμα συντήρησης. Ρωτήστε ποιος κάνει calibration, ποια ανταλλακτικά υπάρχουν, σε πόσο χρόνο ανταποκρίνεται το service και τι γίνεται αν χαλάσει κάμερα, κεφαλή ή υπολογιστής.

9. Συνολικό κόστος ιδιοκτησίας

Υπολογίζονται όχι μόνο η τιμή αγοράς αλλά και οι ενημερώσεις, calibration, μπαταρίες κεφαλών, service, εκτυπωτής, αναλώσιμα, adapters, υπολογιστής, χρόνος εκτός λειτουργίας και πιθανή αναβάθμιση ADAS.

10. Πραγματική επίδειξη

Η καλύτερη αξιολόγηση γίνεται με πραγματικό όχημα: χρόνος τοποθέτησης, ευκολία clamps, rolling compensation, caster sweep, πρόσβαση στις ρυθμίσεις, σταθερότητα ενδείξεων, αναφορά και αλλαγή μεταξύ διαφορετικών οχημάτων. Ζητήστε να δείτε την πλήρη εργασία, όχι μόνο μια οθόνη με πράσινες τιμές.

Ποια λύση ταιριάζει σε κάθε τύπο επιχείρησης

Γενικό συνεργείο με περιορισμένο όγκο

Προτεραιότητα έχουν η ευκολία χρήσης, η πλήρης βάση δεδομένων, η μικρή απαίτηση χώρου και η λογική αρχική επένδυση. Ένα σύγχρονο CCD ή compact/mobile σύστημα μπορεί να καλύψει αποτελεσματικά τις ανάγκες, αρκεί να συνοδεύεται από σωστή θέση και εκπαίδευση.

Βουλκανιζατέρ ή κέντρο ευθυγράμμισης υψηλής ροής

Η ταχύτητα τοποθέτησης, η ανθεκτικότητα των στόχων, η αυτόματη παρακολούθηση ύψους, το rolling compensation και η γρήγορη αναφορά είναι καθοριστικά. Ένα 3D σύστημα με auto tracking μπορεί να μειώσει τον μη παραγωγικό χρόνο ανά όχημα.

Φανοποιείο ή κέντρο ADAS

Χρειάζεται πλήρης μέτρηση τεσσάρων τροχών, διαγνωστικές γωνίες, ισχυρή τεκμηρίωση και layout που αφήνει χώρο για calibration frame. Η συμβατότητα με ADAS και η δυνατότητα τοποθέτησης του εξοπλισμού ως προς τη γραμμή ώθησης έχουν προτεραιότητα.

Multi-bay συνεργείο

Μια mobile μονάδα ή ένα σύστημα που μεταφέρεται μεταξύ θέσεων μπορεί να αξιοποιήσει καλύτερα την επένδυση. Πρέπει όμως να διασφαλίζεται ότι κάθε bay πληροί τις απαιτήσεις επιπεδότητας και εγκατάστασης.

Λάκκος ή περιορισμένο ύψος

Η pit version ή η CCD αρχιτεκτονική μπορεί να είναι καταλληλότερη. Η επιλογή γίνεται μετά από αποτύπωση του χώρου, επειδή οι συνήθεις πύργοι 3D μπορεί να μην έχουν το απαιτούμενο οπτικό πεδίο.

Φορτηγά, λεωφορεία και πολλαπλοί άξονες

Απαιτείται ειδικό σύστημα βαρέων οχημάτων με υποστήριξη πολλαπλών αξόνων, μεγάλων μεταξονίων, ρυμουλκούμενων και αντίστοιχων διαδικασιών. Η χρήση επιβατικού συστήματος δεν αποτελεί λύση για βαρέα οχήματα.

Ενδεικτικές λύσεις που διαθέτει η Στασινός Ο.Ε.

Στην κατηγορία μηχανήματα ευθυγράμμισης 3D και CCD υπάρχουν διαφορετικές διαμορφώσεις για επιβατικά, SUV, ελαφρά επαγγελματικά και βαρέα οχήματα:

• MANATEC FOX 3D Auto BoomX: 3D λύση με αυτόματη παρακολούθηση κίνησης της κάμερας, για γρήγορη καθημερινή ροή.
• MANATEC FOX 3D Auto BoomX Smart Mobile: mobile/multi-bay διαμόρφωση για επιχειρήσεις που θέλουν ευελιξία μεταξύ θέσεων.
• MANATEC FOX 3D Auto BoomX C: ολοκληρωμένη cabinet έκδοση.
• MANATEC FOX 3D VHX: lift version ρυθμιζόμενου ύψους.
• MANATEC FOX 3D PTX: ειδική διαμόρφωση για λάκκο.
• MANATEC FOX 3D DTX: drive-through/dual-tower διαμόρφωση.
• MANATEC JUMBO 3D: σειρές για φορτηγά, λεωφορεία και multi-axle εφαρμογές.
• ROTARY BUTD2.0WIFI και SPEED Series: ασύρματες CCD λύσεις 6 ή 8 αισθητήρων για διαφορετικό επίπεδο επένδυσης και χρήσης.

Η γκάμα συμπληρώνεται από λύσεις MANATEC, επιλογές BEISSBARTH και κατάλληλα τετρακόλωνα ή ψαλιδωτά ανυψωτικά ευθυγράμμισης. Η τελική πρόταση πρέπει να γίνεται μετά από αποτύπωση χώρου, οχημάτων και ημερήσιας παραγωγής.

Για τη σωστή επιλογή ανυψωτικού διαβάστε και τον οδηγό: Πώς να επιλέξετε το σωστό ανυψωτικό για το συνεργείο σας.

Πώς υπολογίζεται η οικονομική απόδοση της επένδυσης

Η ευθυγράμμιση μπορεί να είναι υπηρεσία υψηλής προστιθέμενης αξίας, αλλά η απόδοση δεν πρέπει να υπολογίζεται με υπεραισιόδοξες υποθέσεις. Η σωστή προσέγγιση βασίζεται στην πραγματική κίνηση της επιχείρησης.

Βασικός τύπος υπολογισμού

Μηνιαία μικτή συνεισφορά = αριθμός εργασιών × καθαρή συνεισφορά ανά εργασία

Από αυτή αφαιρούνται η χρηματοδότηση, οι ενημερώσεις, το service, τα αναλώσιμα, ο χρόνος τεχνικού, η απόσβεση θέσης και οι απώλειες από μη παραγωγικό χρόνο.

Μην υπολογίζετε μόνο τις χρεώσεις ευθυγράμμισης

Η μέτρηση δημιουργεί και διαγνωστικές ευκαιρίες: ελαστικά, ακρόμπαρα, ψαλίδια, σινεμπλόκ, αμορτισέρ, ελατήρια, υποπλαίσια και ADAS. Αυτό δεν σημαίνει ότι πρέπει να «πουλιούνται» άσκοπες εργασίες. Σημαίνει ότι ένα τεκμηριωμένο δελτίο αποκαλύπτει πραγματικές ανάγκες που διαφορετικά θα έμεναν αδιάγνωστες.

Δείκτες που πρέπει να παρακολουθούνται

• Αριθμός ελέγχων και ολοκληρωμένων ρυθμίσεων ανά μήνα.
• Μέσος χρόνος από είσοδο έως τελική αναφορά.
• Ποσοστό οχημάτων που χρειάστηκαν πρώτα μηχανική επισκευή.
• Comeback λόγω στραβού τιμονιού ή μη επιλυμένου τραβήγματος.
• Έσοδα από σχετικές πραγματικές επισκευές.
• Χρόνος εκτός λειτουργίας του εξοπλισμού.
• Κόστος ενημερώσεων και service ανά έτος.

Checklist πριν υπογράψετε την παραγγελία

• Έγινε αποτύπωση του χώρου με ακριβείς διαστάσεις.
• Ελέγχθηκε η επιπεδότητα δαπέδου και η συμβατότητα ανυψωτικού.
• Καταγράφηκαν μέγιστο βάρος, μεταξόνιο και διάμετρος τροχών.
• Επιλέχθηκε σωστό configuration: tower, wall, lift, pit, cabinet ή mobile.
• Επιβεβαιώθηκε η κάλυψη οχημάτων και η πολιτική ενημερώσεων.
• Ελέγχθηκαν clamps, adapters και προστασία ζαντών.
• Καθορίστηκε αν θα συνδυάζεται με ADAS.
• Περιγράφεται γραπτώς η εγκατάσταση, εκπαίδευση και αρχική βαθμονόμηση.
• Υπάρχει σαφής εγγύηση, χρόνος ανταπόκρισης και διαθεσιμότητα ανταλλακτικών.
• Έχει υπολογιστεί το συνολικό κόστος πενταετίας και όχι μόνο η τιμή αγοράς.
• Έγινε πλήρης επίδειξη σε πραγματικό όχημα.

Συχνές ερωτήσεις για την ευθυγράμμιση τροχών

Ποια είναι η διαφορά ευθυγράμμισης και ζυγοστάθμισης;

Η ευθυγράμμιση αφορά τις γωνίες και τη γεωμετρική θέση των τροχών. Η ζυγοστάθμιση αφορά την κατανομή μάζας του τροχού και διορθώνει κραδασμούς με αντίβαρα. Είναι διαφορετικές εργασίες, παρότι συχνά ελέγχονται στην ίδια επίσκεψη.

Μπορεί να γίνει ευθυγράμμιση με φθαρμένα εξαρτήματα;

Η μέτρηση μπορεί να δείξει το πρόβλημα, αλλά η τελική ρύθμιση δεν πρέπει να ολοκληρώνεται πάνω σε εξαρτήματα με σημαντικό τζόγο ή ζημιά. Προηγείται η επισκευή και ακολουθεί νέα μέτρηση.

Γιατί το τιμόνι μένει στραβό ενώ οι τιμές είναι πράσινες;

Πιθανές αιτίες είναι η λάθος κατανομή ατομικής σύγκλισης, μη κεντραρισμένη κρεμαγιέρα, λανθασμένη γωνία ώθησης, κίνηση της ρύθμισης κατά τη σύσφιξη ή λάθος steering angle zero. Το «πράσινο» από μόνο του δεν αρκεί.

Είναι πάντα καλύτερο το 3D από το CCD;

Όχι απόλυτα. Το 3D συνήθως προσφέρει ταχύτερη ροή και παθητικούς στόχους, ενώ το CCD μπορεί να δίνει μεγάλη ευελιξία χώρου και θέσης. Η ποιότητα κατασκευής, εγκατάσταση, βάση δεδομένων και τεχνική υποστήριξη είναι εξίσου σημαντικές.

Χρειάζεται ευθυγράμμιση μετά την αλλαγή ελαστικών;

Η αλλαγή ελαστικών δεν μεταβάλλει από μόνη της τις ρυθμίσεις. Είναι όμως καλή ευκαιρία για έλεγχο, ειδικά όταν τα παλιά ελαστικά είχαν ανομοιόμορφη φθορά, το τιμόνι ήταν στραβό ή το όχημα είχε χτυπήσει.

Χρειάζεται ευθυγράμμιση μετά την αλλαγή αμορτισέρ;

Συχνά ναι, ιδιαίτερα όταν λύνονται γόνατα, βραχίονες ή σημεία που επηρεάζουν κάμπερ και σύγκλιση. Ακολουθείται η διαδικασία του κατασκευαστή και γίνεται τουλάχιστον έλεγχος.

Μπορεί το τράβηγμα να οφείλεται στα ελαστικά;

Ναι. Διαφορά πίεσης, κωνικότητα, ανομοιόμορφη φθορά ή εσωτερική παραμόρφωση μπορεί να προκαλεί τράβηγμα. Η διάγνωση μπορεί να περιλαμβάνει εναλλαγή τροχών σύμφωνα με ασφαλή διαδικασία και έλεγχο road force όπου υπάρχει ο κατάλληλος εξοπλισμός.

Πρέπει να μετριέται πάντα ο πίσω άξονας;

Στα σύγχρονα οχήματα, ναι, η τετρατροχική μέτρηση είναι η σωστή βάση ακόμη και όταν ο πίσω άξονας δεν ρυθμίζεται. Χρειάζεται για τη γωνία ώθησης και τη συνολική διάγνωση.

Πόσο χρόνο διαρκεί μια ευθυγράμμιση;

Η αρχική μέτρηση με σύγχρονο εξοπλισμό μπορεί να είναι πολύ γρήγορη. Ο συνολικός χρόνος όμως εξαρτάται από τον προέλεγχο, την κατάσταση ρυθμιστικών σημείων, τις απαιτούμενες επισκευές, τις ηλεκτρονικές επανεκμαθήσεις και το road test. Η ταχύτητα δεν πρέπει να θυσιάζει τη διαδικασία.

Χρειάζεται βαθμονόμηση ADAS μετά από κάθε ευθυγράμμιση;

Όχι σε κάθε όχημα και όχι σε κάθε περίπτωση. Πρέπει να ελέγχεται η εργοστασιακή διαδικασία. Σε ορισμένα μοντέλα ή μετά από συγκεκριμένες εργασίες, η βαθμονόμηση ή επανεκμάθηση είναι υποχρεωτική.

Τι πρέπει να παραλαμβάνει ο πελάτης;

Ιδανικά μια αναφορά πριν και μετά, περιγραφή των ρυθμίσεων, σημείωση για μη ρυθμιζόμενες αποκλίσεις ή αναγκαίες επισκευές και ενημέρωση για τυχόν ηλεκτρονικές/ADAS διαδικασίες που ολοκληρώθηκαν.

Πόσο συχνά χρειάζεται calibration το μηχάνημα;

Ακολουθείται το πρόγραμμα του κατασκευαστή, οι τοπικές απαιτήσεις και οι ενδείξεις του συστήματος. Έλεγχος απαιτείται επίσης μετά από μετακίνηση, χτύπημα κάμερας ή κεφαλής, αλλαγή εγκατάστασης ή ασυνήθιστη απόκλιση επαναληψιμότητας.

Συμπέρασμα

Η ευθυγράμμιση τροχών εξελίχθηκε από μια βασική ρύθμιση σύγκλισης σε ολοκληρωμένη υπηρεσία γεωμετρίας, διάγνωσης και τεκμηρίωσης. Η αξία της για το συνεργείο δεν βρίσκεται μόνο στο μηχάνημα, αλλά στον συνδυασμό σωστής θέσης, ενημερωμένων δεδομένων, μηχανικού ελέγχου, εκπαιδευμένου χειριστή και σαφούς διαδικασίας.

Για τη μεγάλη πλειονότητα των σύγχρονων οχημάτων, η σωστή πρακτική είναι τετρατροχική μέτρηση, έλεγχος της γραμμής ώθησης, ρύθμιση σύμφωνα με τις εργοστασιακές τιμές, επαλήθευση μετά τη σύσφιξη και ολοκλήρωση των απαραίτητων ηλεκτρονικών ή ADAS διαδικασιών.

Η επιλογή μεταξύ 3D, CCD, fixed, mobile, lift ή pit λύσης πρέπει να γίνει με βάση το πραγματικό συνεργείο. Έτσι η επένδυση παραμένει παραγωγική, υποστηρίξιμη και χρήσιμη για πολλά χρόνια.
